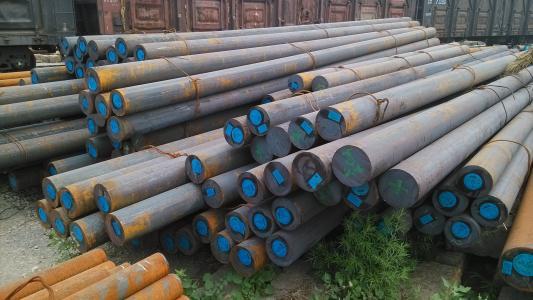

35crmo圓鋼，鋼材的一種。35CrMo圓鋼有很高的靜力強度、沖擊韌性及較高的疲勞極限，淬透性較40Cr高，高溫下有高的蠕變強度與持久強度，長期工作溫度可達 500℃;冷變形時塑性中等，焊接性差。

　　化學成份

　　碳 C ：0.32～0.40

　　硅 Si：0.17～0.37

　　錳 Mn：0.40～0.70

　　硫 S ：允許殘余含量≤0.035

　　磷 P ：允許殘余含量≤0.035

　　鉻 Cr：0.80～1.10

　　鎳 Ni：允許殘余含量≤0.030

　　銅 Cu：允許殘余含量≤0.030

　　鉬 Mo：0.15～0.25

　　力學性能

　　抗拉強度 σb (MPa)：≥985(100)

　　屈服強度 σs (MPa)：≥835(85)

　　伸長率δ5 (%)：≥12

　　斷面收縮率 ψ (%)：≥45

　　沖擊功 Akv (J)：≥63

　　沖擊韌性值 αkv (J/cm2)：≥78(8)

　　硬度 ：≤229HB

　　試樣尺寸：試樣毛坯尺寸為25mm

　　●熱處理規范及金相組織：

　　熱處理規范：淬火850℃,油冷;回火550℃,水冷、油冷。

　　●交貨狀態：以熱處理(正火、退火或高溫回火)或不熱處理狀態交貨，交貨狀態應在合同中注明
